Роторное бурение
Скважины бурят различными способами, в зависимости от вида сооружения, его назначения, типа грунтов, других факторов. Сегодня рассмотрим одну из технологий - роторное бурение.
Что такое роторное бурение
Роторное бурение - технология при которой применяется роторная система. Ротор состоит из вращающегося стола, на нем установлены трубы и привода, обеспечивающая их вращение. Способ обеспечивает преодоления преграды пород, достичь цели бурения.
Где используется роторное бурение
Роторное бурение используется в нескольких сферах, основные:
- Нефтегазовая промышленность. Роторная технология применяется при бурении нефтегазовых шахт и скважин: для разработки, добычи нефти, газа, для инженерно-геологических изысканий.

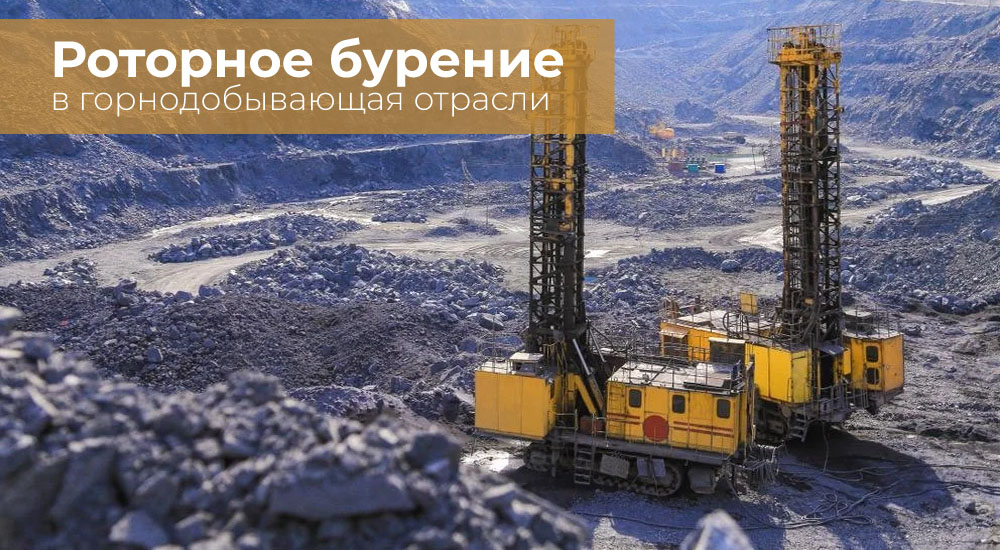

- Горнодобывающая индустрия. Для горных шахт, анализ состава грунта, добычи минеральных элементов: уголь, руды, драгоценные камни.
- Строительная и геотехническая промышленность. При организации фундаментов строений, монтаже свай и подземных систем, исследования грунта и геологических свойств.
- Водохозяйственный сектор. При бурении скважин на воду, дренажа, очистки воды.
- Научные или исследовательские цели. В научных исследованиях при анализе подземных геологических формаций: ледники и вулканы.
Преимущества роторного бурения
Преимущества роторного типа бурения включают:
- Высокая производительность - обеспечивает оператичное пробуривание скважин. Это позволяет снизить траты увеличив объем добычи.
- Глубина пробуривания - роторный тип позволить бурить скважин на большие глубины, что особенно важно для глубоководных ископаемых.
- Широкий диапазон применимости - нефтедобыча, газодобыча, монтаж подземных сооружений, геологические исследования.
- Контроль нагрузки на буровую колонну - нагрузка на оборудование и инструменты ниже, что увеличивает их долговечность и снижает риск поломки.
- Возможность управления и направления - можно контролировать вектор буровых работ и пробуривать горизонтальные или наклонные скважины.
- Минимальное повреждение окружающей среды - менее разрушительно для природы, поскольку оно не требует вымывающих жидкостей, как при бурении с использованием бурового раствора.
- Эффективное обработка шламов - автоматически обрабатывает и утилизирует шламы, упрощает их утилизацию и снижает вредное воздействие на окружающую среду.
Роторное бурение имеет ограничения, включая цены на оборудование, необходимость профессиональной подготовки персонала.
Недостатки роторного бурения
Роторный вид бурения имеет множество плюсов: высокая скорость, производительность, есть недостатки:
- Высокая стоимость оборудования. Требует дорогого специализированного оборудования, которое может быть недоступным для небольших компаний или проектов с ограниченным бюджетом.
- Сложность управления. Требует навыков и опыта для эффективного управления оборудованием. Процесс установки, настройки и контроля может быть сложным и требовать наличия квалифицированных мастеров.

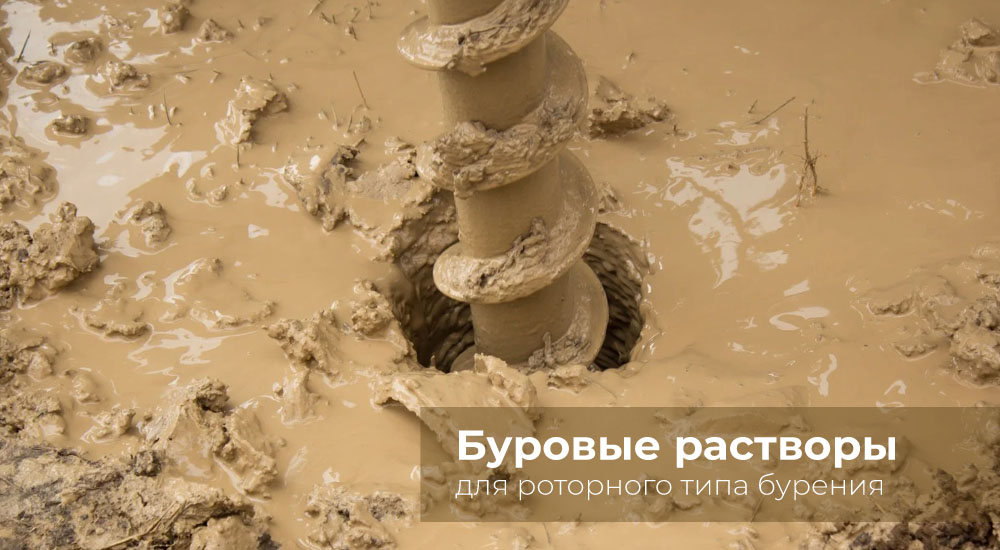

- Загрязнение буровыми растворами. Использует растворы для смазывания, охлаждения инструментов. Эти растворы могут содержать химические вещества, которые могут загрязнять окружающую среду и водные ресурсы.
- Возможность повреждения оборудования. Подвергает оборудование нагрузкам и трениям приведя к износу и повреждению деталей. Это требует постоянного обслуживания и замены деталей, что может быть дорого, затруднять продолжение работ.
- Ограничения глубины. В отличие от других технологий, роторное бурение имеет ограничения по глубине, которую можно достичь. Это связано с максимальной длиной штанги и ограничением мощности и энергии, которую можно использовать.

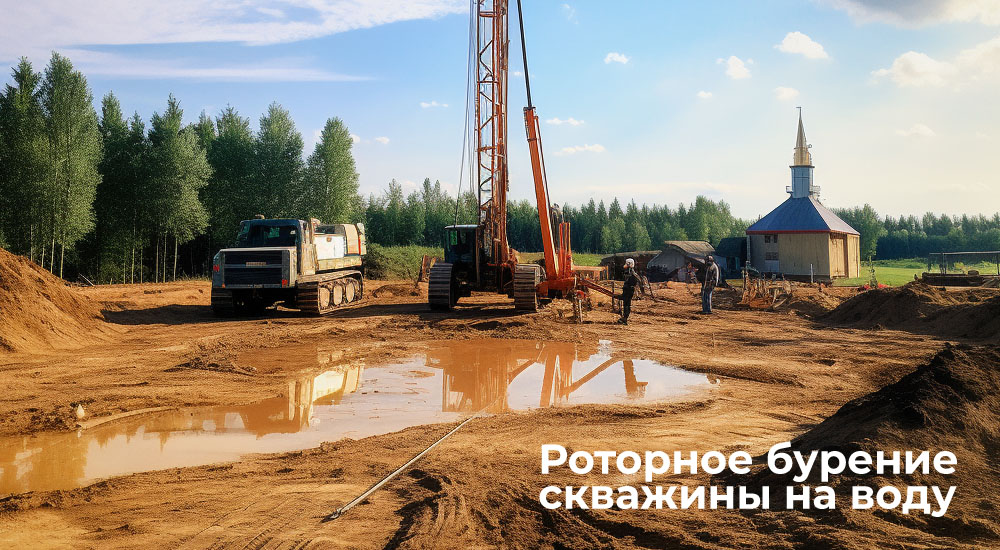

Роторной метод для бурения скважин на воду
Роторный тип используют для бурения глубоких скважин, где требуется проникновение в плотных горных пластах.
Технология роторного метода состоит в применении спирального движения бура с одновременным внесением сжатого воздуха или бурового раствора через сверло. Сверло осуществляет раскалывание пород и перемещение образующегося шлака на поверхность через пространство между сверлом и стенками шахты.
Общая технология роторного бурения скважин на воду включает следующие этапы:
- Подготовка места для скважины, монтаж буровой платформы и подготовка рабочей площадки;
- Прохождение скважины до водоносного пласта или требуемой глубины;
- Установка оборудования для добычи воды, такого как насос или глубинный насос;
- Проведение гидроизоляционных работ для предотвращения перемещения воды в другие горизонты или загрязнения подземных вод;
- Тестирование скважины и ее последующее обслуживание и эксплуатация.
Этапы роторного метода бурения
- Подготовка. Перед началом работы роторного метода бурения необходимо подготовить буровую установку. Это включает проверку ее работоспособности, установку необходимого инструмента и оборудования, а также безопасности на рабочем месте.
- Установка сверлильного инструмента. После подготовки буровой установки необходимо установить сверлильный инструмент. Это может быть буровой стержень, который будет использоваться для проникновения в землю, или другой тип сверло, в зависимости от особенностей задачи бурения.
- Запуск роторного двигателя. После установки сверлильного инструмента необходимо запустить роторный двигатель. Он обеспечивает вращение сверло для проникновения в грунт, создание бурового отверстия.
- Прогрессивное бурение. При работе роторного способа бур постепенно проникает в почву. Во время работ отходы грунта выталкиваются на поверхность.
- Достигнуть целевой глубины. Целью бурения - достижение нужной глубины. Для этого необходимо постепенно продвигаться в земле до достижения заданной глубины или обнаружения нужного объекта (например, подземного резервуара).
- Остановка бурения и извлечение сверла: По достижении целевой глубины или выполнении заданной работы необходимо остановить бурение и извлечь сверло из земли.
- Осмотр и оценка образцов грунта: После извлечения сверла необходимо осмотреть и оценить образцы грунта. Это позволяет определить характеристики грунта, такие как его состав, плотность и проницаемость.
- Закрытие бурового отверстия: По окончании работы необходимо закрыть буровое отверстие, чтобы предотвратить загрязнение и сохранить безопасность окружающей среды. Это может включать заполнение отверстия цементом или другими материалами.
- Разборка буровой установки: После завершения работы необходимо разобрать буровую установку, очистить и подготовить ее к следующему использованию. Это включает удаление отходов, обслуживание оборудования и проверку его работоспособности перед хранением или транспортировкой.

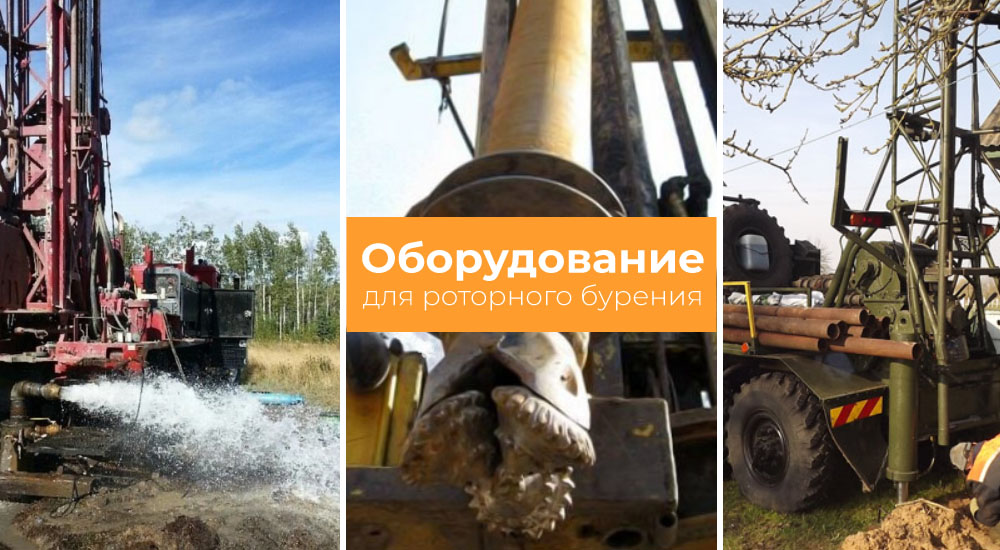

Оборудование для роторного бурения
Оборудование для роторного бурения включает в себя:
- Роторные бурильные установки (РБУ) - основное оборудование применящиеся для роторного бурения. Оно состоит из мотора, ротора, насосов, трубопроводов, циркуляционной системы и других компонентов. РБУ предназначены для механического извлечения породы из скважины и установки обсадных колонн.
- Буровые трубы - конструкции использующеюся для бурения скважин. Изготавливаются из стальных труб и имеют соединительные элементы, такие как шарниры и резьбовые соединения, для обеспечения их связности.
- Буровые насосы - нужны для создания давления, циркуляции бурового раствора во время бурения. Насосы бывают разных типов, включая центробежные и поршневые насосы.
- Буровые головки - устройства, которые крепятся к концу буровых труб и предназначены для механического разрушения породы при бурении. Они имеют зубчатый профиль и оснащены долотом или режущими элементами для эффективного проникновения в грунт.
- Буровые насадки - часть буровой головки, которая содержит режущий инструмент. Насадки включают трехзубые и четырехзубые долота, а также другие конструкции, предназначенные для специфических условий бурения.
- Оборудование для обработки сверленых пород - включает в себя вертикальные и горизонтальные центрифуги, шейкеры и другие оборудование для отделения бурового раствора от вынесенной грунта или породы.
- Системы управления и мониторинга - используются для контроля и управления процессом бурения. Они включают в себя различные сенсоры, датчики, контрольные панели и компьютерные системы, которые позволяют операторам получать информацию о состоянии оборудования и работать с ним.
Это основное оборудование используемые при роторном бурении. В зависимости от условий и требований проекта, могут быть использованы и другие компоненты и инструменты.
Роторное или другие виды бурения
Кроме роторного типа бурения существуют и другие виды, включая:
- Шнековое бурение. Способ бурения осуществляемый специальным устройством - шнекобуром. Шнекобур - буровая головка с креплениями и вращающимся вертикальными валками для бурения грунта.
- Ударное бурение. Инструмент ударяет по грунту с помощью энергичных ударов. Этот вид часто используется при бурении скважин на большую глубину или в плотной горной породе.
- Гидроразрывная технология. В этом методе с помощью высокого давления вода разрушает грунт, образуя трещины. Это позволяет увеличить проницаемость грунта и повысить производительность скважины.
- Бесстыковое бурение. Специальная скважина с наружным диаметром просверливается в грунте, а затем непрерывно развертывается до требуемого диаметра. Этот метод обычно используется при строительстве монопилонов и других глубоких фундаментных конструкций.
- Спиральное бурение. В этом методе буровой инструмент имеет спиральную форму, которая обеспечивает вращательное движение при продвижении в грунте. Этот метод часто используется для скважин в мягких грунтах или при установке подпорных стен.
Все эти методы бурения имеют плюсы и минусы, и выбор метода зависит от конкретных условий и требований проекта.
