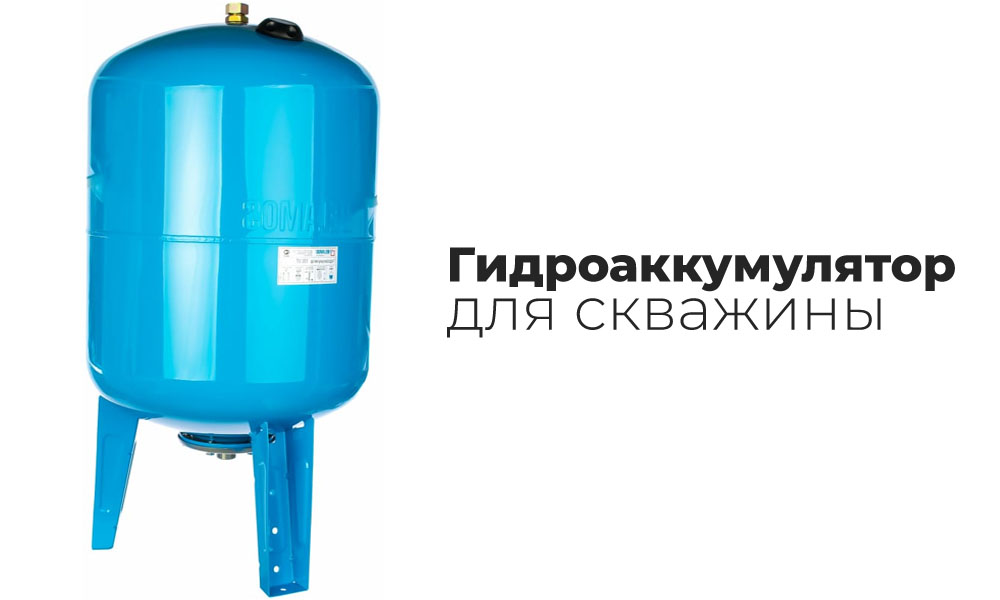

Гидроаккумуляторы для скважин и колодцев
Автор статьи
Павел Морозов
Время чтения
5 минут
Просмотров
3886
Опубликовано
12 мая 2020
Раздел
Водоснабжение из скважины
Гидроаккумулятор — что это такое? Зачем он нужен при обустройстве системы автономного водопровода из скважины? В статье разбираем по деталям, все о накопительных баках.
Что такое гидроаккумулятор?
Гидроаккумулятор, он же гидробак, мембранным бак — герметичный металлический сосуд, элемент системы автономного водоснабжения.
Задача гидроаккумулятора — накапливать воду под давлением и сливать её в систему водоснабжения по мере необходимости.
Представьте себе систему водоснабжения из скважины или колодца. У вас есть насос, который качает воду, и трубы, по которым она течет к кранам в доме. Но что происходит, когда вы просто хотите налить стакан воды? Насос каждый раз включается и выключается? Это не только неэкономично, но и вредно для насоса, так как частые включения и выключения сокращают срок его службы.
Вот тут-то и приходит на помощь гидроаккумулятор.
Гидроаккумулятор (или гидробак) - это, по сути, герметичный бак, разделенный на две части:
- Водяная камера. Сюда поступает вода из скважины под давлением;
- Воздушная камера. Заполнена сжатым воздухом.
Принцип работы гидробака
Принцип работы гидроаккумулятора для систем водоснабжения из скважины и колодца основан на использовании энергии сжатого воздуха для поддержания давления в системе. Устройство выступает буфером, который накапливает воду под давлением от насоса и отдаёт её потребителю, когда насос не работает.
Ниже представлена таблица, описывающая процесс по этапам.
| Этап процесса | Что происходит внутри гидроаккумулятора | Состояние системы |
| 1. Накопление воды - зарядка | Насос (погружной или поверхностный) качает воду. Вода поступает во внутреннюю камеру (резиновую грушу/диафрагму), растягивая её. Это приводит к сжатию воздушной камеры между мембраной и стенками бака. Давление в баке растёт до максимального порога (например, 3.0 атм). |
|
| 2. Подача воды потребителю - разрядка | При открытии крана вода начинает расходоваться. Она поступает в систему не от работающего насоса, а из запаса в гидроаккумуляторе. Сжатый воздух давит на мембрану и выталкивает воду в водопроводную сеть. |
|
| 3. Повторное включение насоса | По мере того как вода уходит из бака, давление в воздушной камере падает. Когда оно достигает минимального заданного порога (например, 1.8 атм), реле давления фиксирует это падение и замыкает цепь, включая насос для нового цикла закачки. |
|
Зачем нужен гидроаккумулятор для скважины?
Гидроаккумулятор или гидравлический и мембранный бак, бак с мембраной, расширительный бак, гидробак в системе водопровода выполняет сразу три функции:
- Предотвращение гидроударов. Гидроаккумулятор смягчает гидроудары, которые могут повредить трубы и сантехнику;
- Поддержание стабильного давления в системе. Гидроаккумулятор сглаживает перепады давления, обеспечивая ровный поток воды из крана;
- Защита насоса от частых включений и выключений. Продлевает срок службы насоса;
- Работая в паре с автоматикой, контролирует рабочее давление в системе автономного водообеспечения частного дома;
- Используется как накопитель воды. Полезно, когда у скважины низкой дебит, а требуется несколько точек водоснабжения: на кухне готовим обед, моем ребенка в ванной и стираем белье. Мощности скважины при интенсивном потреблении не хватает, вода берется из накопительной емкости.
Гидроаккумулятор - как буфер между насосом и вашими кранами. Он обеспечивает стабильное давление, защищает насос и создает небольшой запас воды.
Красный или синий бак?
Гидробаки выпускают двух расцветок:
- Красные. Используют для горячей воды, устанавливаются в системе отопления, принцип работы отличаются синих;
- Синии. Для водопровода.
Типы и габариты гидроаккумуляторов
На типу ориентации и расположения, гидроаккумуляторы существую:
- Горизонтальные, напольные;
- Вертикальные, настенные.
Существуют разные размеры и объемы емкости. Объем расширительного бака привязан к мощности насоса и дебитом источника, для высокодебитной скважины, требуется меньший объем гидроаккумулятора. Популярные размеры — диапазон: от 25 до 400 литров объема жидкости.
Из чего делают?
Материалы из которых изготовлен корпус:
- Недорогие экземпляры выполнены из высокотехнологичных сплавов, но нарядностью не отличаются;
- Требуется долговечность? Покупайте гидроаккумулятор из нержавеющей стали, он дорогой, но окупается отсутствием частого ремонта или даже замены.
| Элемент конструкции | Материалы | Описание и особенности |
| Корпус (бак) | Углеродистая сталь | Самый распространённый материал. Корпус изготавливается из стального листа, которому придают цилиндрическую форму на прессе, после чего сваривают. Для защиты от коррозии покрывается порошковой краской или эмалью. Срок службы зависит от качества покрытия. |
| Нержавеющая сталь | Дорогой вариант. Отличается коррозионной стойкостью, гигиеничностью и большим сроком службы. Используется реже из-за стоимости. | |
| Мембрана («груша») | EPDM-резина (этилен-пропилен-диеновый каучук) | Популярный материал для мембран, контактирующих с питьевой водой. Эластичен, устойчив к воздействию озона, УФ-излучения и безопасен для здоровья. |
| Бутилкаучук | Считается долговечным и прочным материалом по сравнению с EPDM, лучше держит давление. Безопасен для питьевой воды, используется в моделях премиум-класса. | |
| Фланец (крепление мембраны) | Оцинкованная сталь | Стандартный вариант для большинства гидроаккумуляторов. Прочный, но со временем может подвергаться коррозии. |
| Композитные материалы (армлен и др.) | Не подвержены ржавчине, что исключает попадание продуктов коррозии в воду. Менее износостойки при механических воздействиях, чем металл. | |
| Нержавеющая сталь | Самый надёжный и долговечный вариант, полностью исключающий коррозию фланца. | |
| Ниппель | Сталь с защитным покрытием | Аналогичен автомобильному ниппелю. Служит для закачки воздуха в воздушную камеру бака. Защищён пластиковой крышкой. |
Выбирая гидроаккумулятор - обратите внимание не только на материал корпуса, но и на тип крепления фланца. В некоторых бюджетных моделях фланец может быть завальцован (приварен), что делает бак неразборным: в случае повреждения мембраны придётся менять весь гидроаккумулятор целиком. Предпочтительнее выбирать модели со съёмным фланцем на болтах, где можно заменить только мембрану.
Что внутри?
Внутри агрегата расположена мембрана, между ней и корпусом, присутствует воздушная подушка. С боковой стороны ниппель закачки для стравливания воздуха. Дорогие агрегаты оснащаются мономером для наглядной информации и дублирующем ниппелем. В некоторых баках, мембрана имеет неприятный запах, вода из скважины в этом не виновата.
Как работает?
- Насос качает воду в водяную камеру гидроаккумулятора;
- Вода, поступая, сжимает воздух в воздушной камере;
- Когда вы открываете кран, вода из гидроаккумулятора под давлением воздуха поступает в систему водоснабжения;
- Насос включается только тогда, когда давление в гидроаккумуляторе падает до определенного уровня.
Эксплуатируется легко:
- Закачали воздух, проверили давление;
- Активировали работу насосной секции, скачали воду в мембрану;
- Обесточили насос;
- В системе водопровода открыли кран с водой, воздух воздействует на мембрану, она нагнетает жидкость в кран;
- Вода кончилась, включили насос, скачали воду в мембрану.
Как выбрать гидроаккумулятор и его объем?
При выборе гидроаккумулятора важно учитывать:
- Объем бака: Зависит от потребления воды в доме и мощности насоса;
- Максимальное давление: Должно соответствовать давлению, создаваемому насосом;
- Материал корпуса: Лучше выбирать баки из нержавеющей стали или с антикоррозийным покрытием.
Чтобы выбрать объём гидроаккумулятора, нужно учесть следующие моменты:
- Количество проживающих в доме людей;
- Число точек водоразбора;
- Производительность насоса;
- Ёмкость резервуара для хранения воды;
- Необходимый уровень давления в системе.
Обычно для семьи из 3–5 человек достаточно гидроаккумулятора объёмом 50–100 литров.
Размер имеет значение
Помните: если давление в гидроаккумуляторе установлено верно, он в емкости содержит 35-50% жидкости. Следовательно, гидроаккумулятор объёмом 100 литров, в реальности воды имеет 45 - это нужно помнить.
Что если поставить большой гидроаккумулятор?
Если поставить большой гидроаккумулятор, это может привести к следующим положительным эффектам:
- Меньшее количество включений/выключений скважинного насоса - увеличит его срок эксплуатации;
- Увеличение запаса воды в случае отключения питания;
- Уменьшение скачков давления в системе водопровода.
Установка большого гидроаккумулятора может быть нецелесообразной, если в этом нет необходимости, например, при редком отключении электричества или небольшом количестве потребителей воды. Также большой гидроаккумулятор может занять много места и стоить дороже.
Обслуживание и диагностика
Производить диагностику гидроаккумулятора требуется ежегодно. Проверка на:
- Стравление воздуха;
- Герметичность мембраны.
Когда мембрана не функционирует, гидроудары не гасятся. Систему атакуют гидроудары, а потом все тонут. Всё потому-что ленимся проверять, вода из крана бежит и хорошо. Кто же будет гидроаккумулятора проверять.
Если сломался
Ремонт.
